Aanleg van electra in het paludarium



En er was licht!

Eindelijk! De eerste spullen kunnen in de (inmiddels geverfde) lichtkap worden gemonteerd! Nadat de PC voeding en de fans teruggebouwd waren, konden eindelijk de LED lampen en de Minicomps gaan worden ingebouwd!

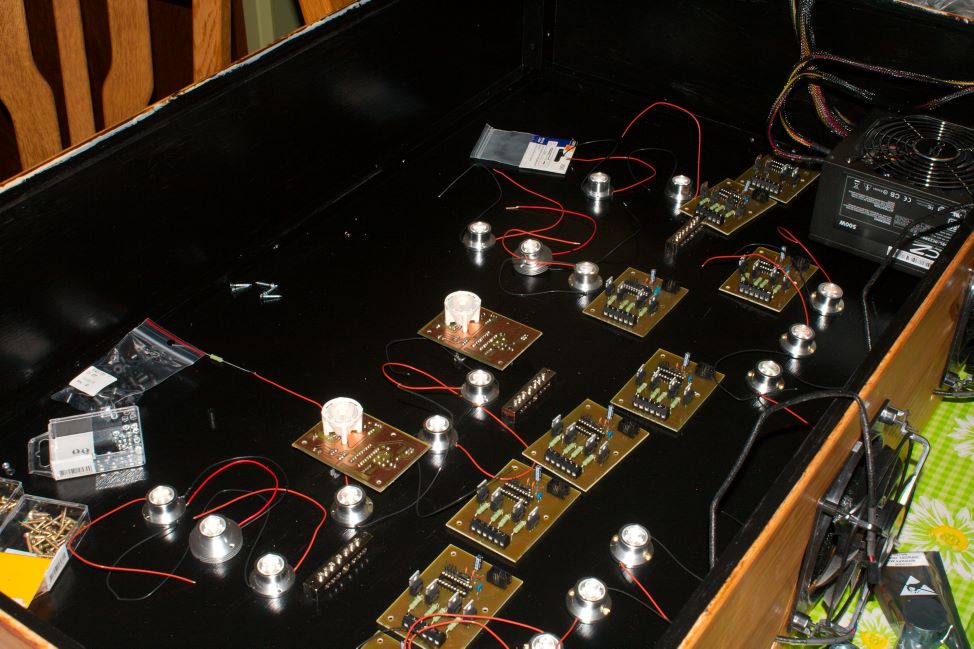

En dan heb je eindelijk alle puzzelstukjes tezamen... En dan moet het allemaal nog gaan passen natuurlijk! Hier een eerste blik op de "chaos" :)

Ik ben nu zover dat alle LED lampen in de lichtkap gemonteerd zijn. De controllers liggen nog los. Ik moest toch alvast alles zo aansluiten, dat ik in ieder geval de eerste LEDlampen kon zien branden:

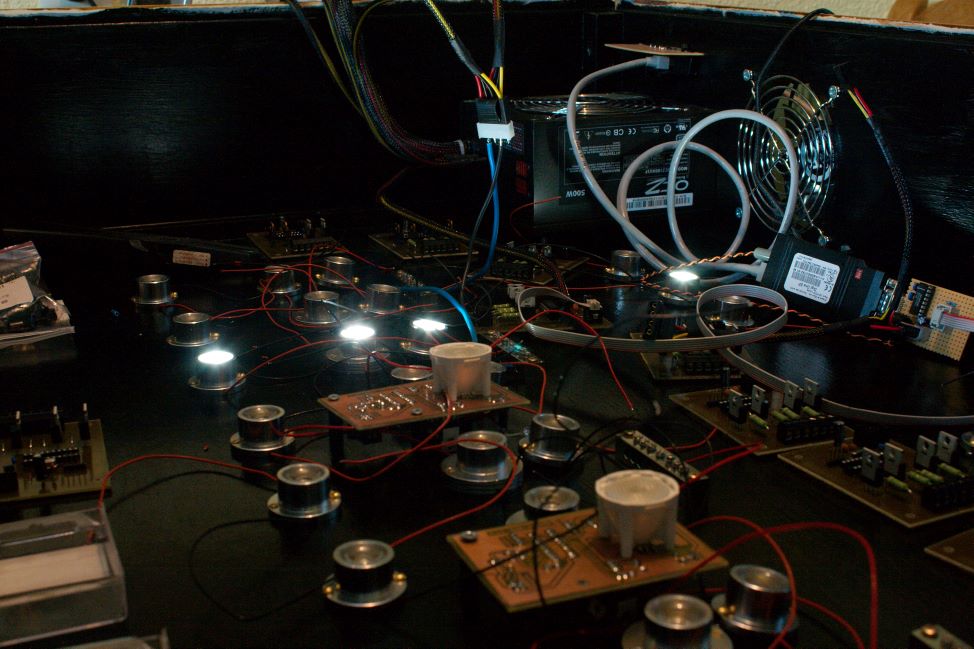

Het eerste licht in de lichtkap! Hier heb ik even snel één kolom aangesloten op een enkele minicomp. Bovenin is de PC voeding te zien,
en rechtsboven de ethernet-naar-serieel converter met daarachter een printje om serieel RS232 om te zetten naar TTL niveau
(dit is het spanningsniveau waarop de minicomps "praten").

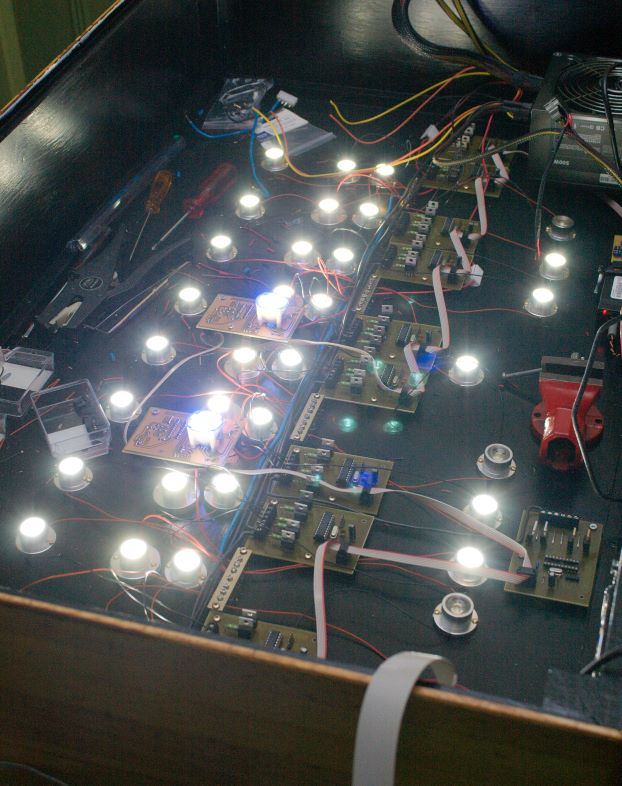

Voor de test eens even een heel berg SuperLEDs ingeschakeld.
Hier liggen in de bak nog diverse stukken gereedschap: Work in Progress :)

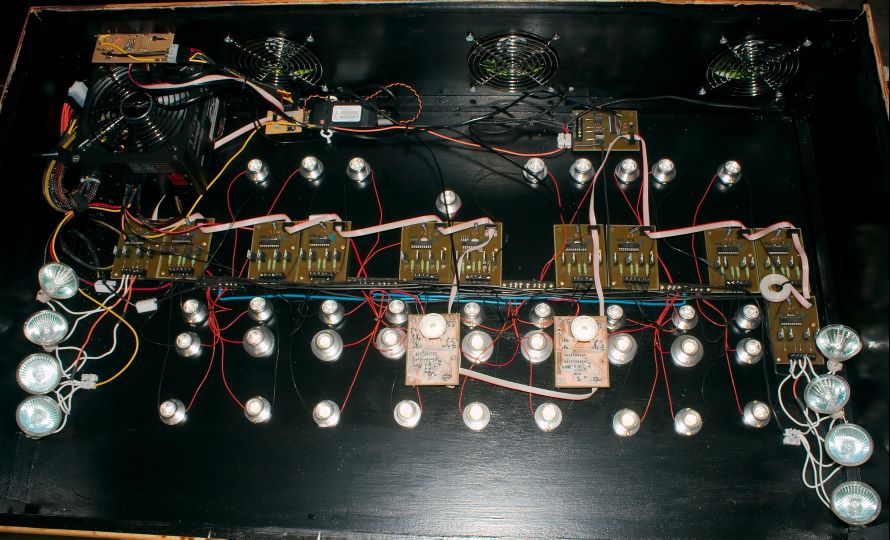

Lichtkap volledig bedraad. Wat een chaos van draden!
Ook de print linksboven waarop de connectoren naar de regen- en mistmaker zitten zijn bedraad.
(Ik ben blij dat alles er nu eindelijk in zit!!)
